產品概述： 本機組的空氣循環系統由三股空氣流組成，即室外新鮮空氣、室內污濁空氣和室內循環空氣。
直流變頻新風熱泵多功能一體機組系列產品是一款集新風、凈化、制冷、除濕、制熱功能于一體的多功能用途機組。該機組與室內風管和出風口連接后成為一個室內空氣處理系統，能根據用戶求，為用戶提供潔凈、舒適的室內居住環境。直流變頻新風熱泵多功能一體機組系列產品是被動式節能建筑室內居住環境系統的核心，為該類建筑提供高品質的新風、高效的冷和熱，正常情況一臺設備可以匹配150m2左右的被動屋住宅。除此之外，直流變頻新風熱泵多功能一體機組系列產品還可以
直流變頻新風熱泵多功能一體機組系列產品采用分體式結構設計，分為室內機和室外機。室內機采用氟盤管，需要和室外機同時使用，獨立為建筑物提供空調和新風用能源。室外機的冷熱源形式為風冷。 |
|
產品特點： 制冷制熱 采用超低溫型空氣源熱泵作為系統的冷熱源，具有適用范圍廣、安裝簡便、能效比高、初投資低等優點。 高效過濾 過濾結構為多層分項高效過濾，PM2.5、煙塵、苯類、甲醛、揮發性有機化合物等有害物質去除率95%，讓家人24小時健康呼吸。 高效熱回收 高效全熱回收芯體采用石墨烯改性抗菌透水膜，具有高效、調濕、抑菌、可水洗、使用壽命長等優勢。 空氣品質監測 室內安裝多功能傳感器,對室內溫度濕度CO2濃度、PM2.5濃度、甲醛等有害氣體濃度監測并控制。 新風調節 當檢測到室內PM2.5、CO2、甲醛等有害氣體濃度超標時，自動引入新風，經過高效過濾后送入室內，同時排出室內的污濁空氣。 節能環保 制冷劑采用R410A環保冷媒；壓縮機采用直流變頻壓縮機；自動運行模式時，根據監測的室內溫度、空氣品質，智能運行。 無線控制 通過手機APP實時顯示室內空氣環境狀況，并通過手機對設備進行遠程控制。 |
|

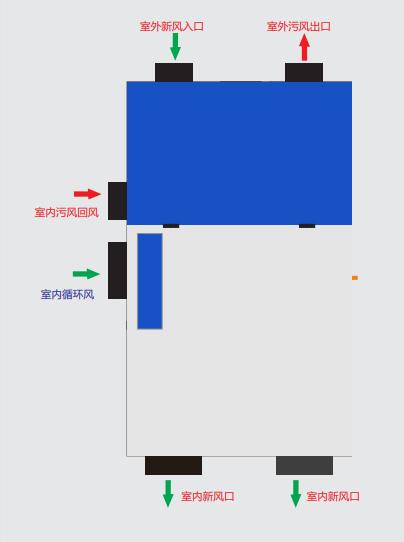

直流變頻熱泵型新風環控一體機工作原理 本機組的空氣循環系統由三股空氣流組成，即室外新鮮空氣、室內污濁空氣和室內循環空氣。
| 新風模式： 運行新風模式，自動打開新風風閥、變頻送風機和排風機。變頻送風機和排風機分
|
| 制冷（熱）模式：該模式下根據是否開啟新風功能，分兩種方式：制冷（熱）模式或制冷（熱）模式+新風模式。 制冷（熱）模式時，新風風閥關閉，回風風閥和變頻送風機打開，室內循環空氣經PM2.5過濾器凈化后再經翅片換熱器冷卻降溫（或加熱升溫）送至室內。此時室內空氣進行內循環，主要用于房間急速制冷（或制熱）。 制冷（熱）+新風模式時，新風風閥、變頻送風機、回風風閥和排風機打開。室外新鮮氣流與室內污濁氣流在全熱交換器中進行能量交換后與循環空氣合并，再經翅片換熱器冷卻降溫（或加熱升溫）后進入室內。室內污濁空氣經過能量回收后排向室外。這樣，在制冷（熱）的基礎上，保證室內污濁空氣（含甲醛、二氧化碳等氣體）的排出和有足夠的新鮮空氣的輸入，大大提升室內空氣的品質。 除濕模式：該模式下根據是否開啟新風功能，有兩種方式：除濕模式或新風+除濕模式。 |

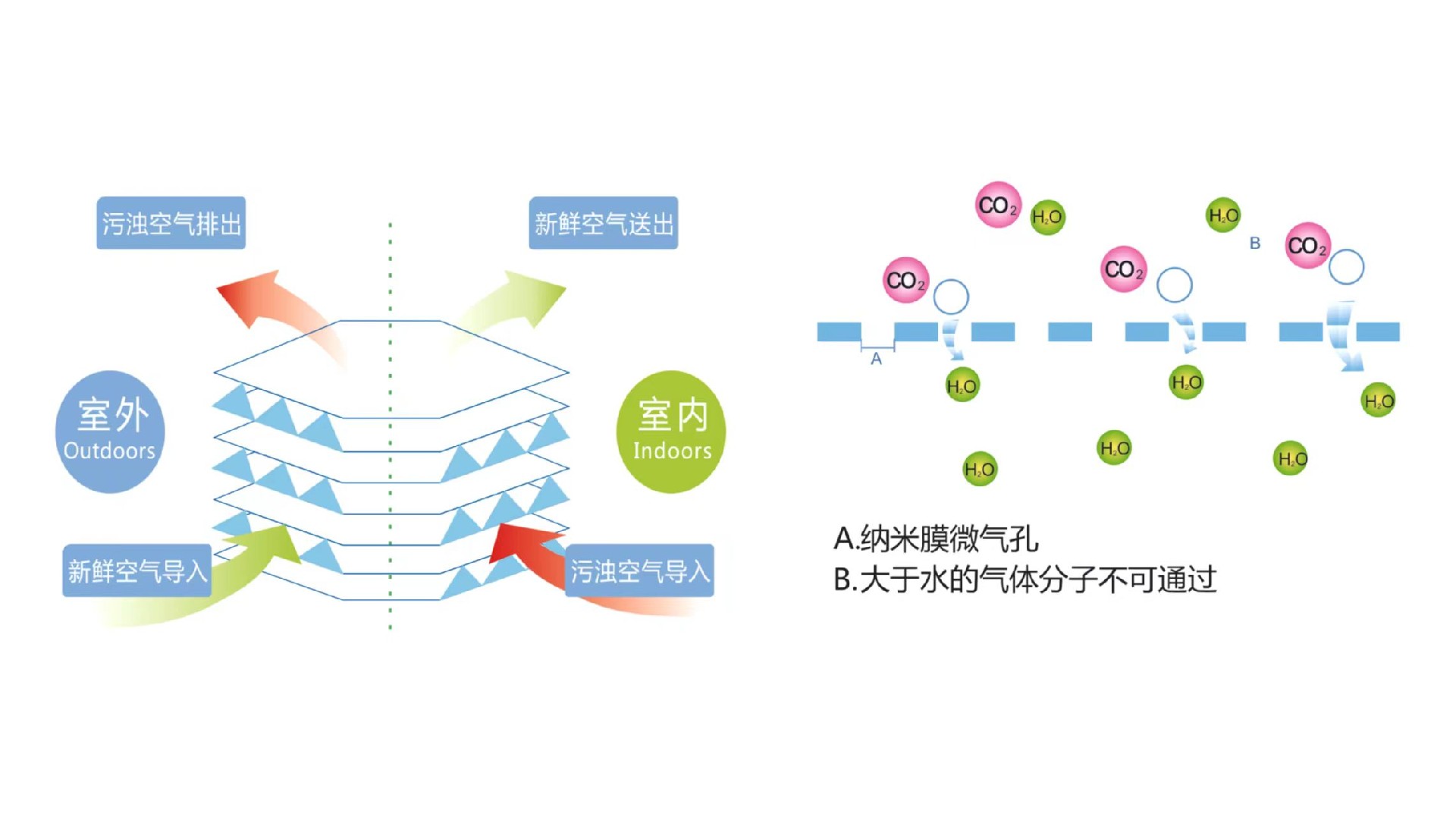

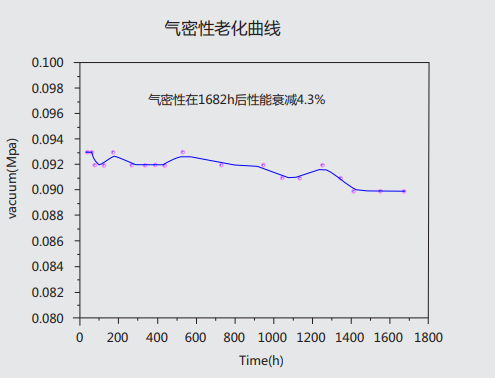

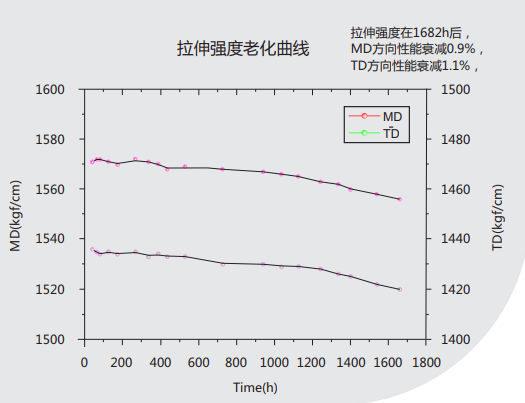

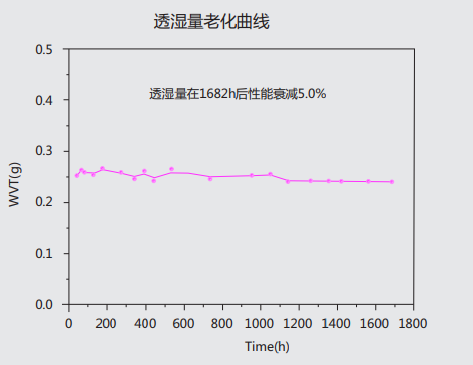

全熱交換石墨烯機芯 石墨烯全熱交換芯，主要用ABS框架和石墨烯高分子膜制備，其石墨烯膜材具有高導熱性、親水性及水分子的高通透性等特點，因此石墨烯全熱交換芯具備高效率的顯熱、潛熱回收等特點，節能效果顯著。與紙膜芯和金屬膜芯相比，在熱交換效率、抗菌防霉、可靠性、穩定性以及使用壽命上均有非常明顯的優勢。 產品性能特點 ? 熱交換效率高：在標準工況下，焓效率可達80%。 ? 透水性、氣密性：石墨烯膜材具有透水不透氣的特點，其氣密性高達98%以上。膜材有極佳的親水性能和對水分子的選擇通透性，使得石墨烯膜表面不會有液態水存在，結露點低，在低溫天氣下不會結霜阻塞風道。 ? 抗菌防霉性能：石墨烯膜材中添加了某些特殊功 能離子或基團，賦予了膜材具有高效、長期的抗 菌抑菌功效。并且膜材表面的酸性基團亦可防止 生物滋生淤積于膜表面，防止二次污染。 抗菌時效超長，大于10年，抗菌等級大于99.9% ，防霉，無二次污染。 ? 穩定性：石墨烯膜具有良好的機械強度，能夠承 受不小于0.2Pa的壓強（等于2Kg壓力），同等工 況下風阻比紙芯小15%。石墨烯芯塊邊框采用ABS 材料，不會變形，有效保障產品結構的穩定性。 ? 可維護性：石墨烯膜材料中添加了具有超高比表 面積的納米級片狀石墨烯，使得膜材表面摩擦系 數低于常規材質膜材，阻力小，灰塵不易停留， 自清潔功效顯著，維護時用水沖洗干凈，干了裝 回設備繼續使用。 |
|

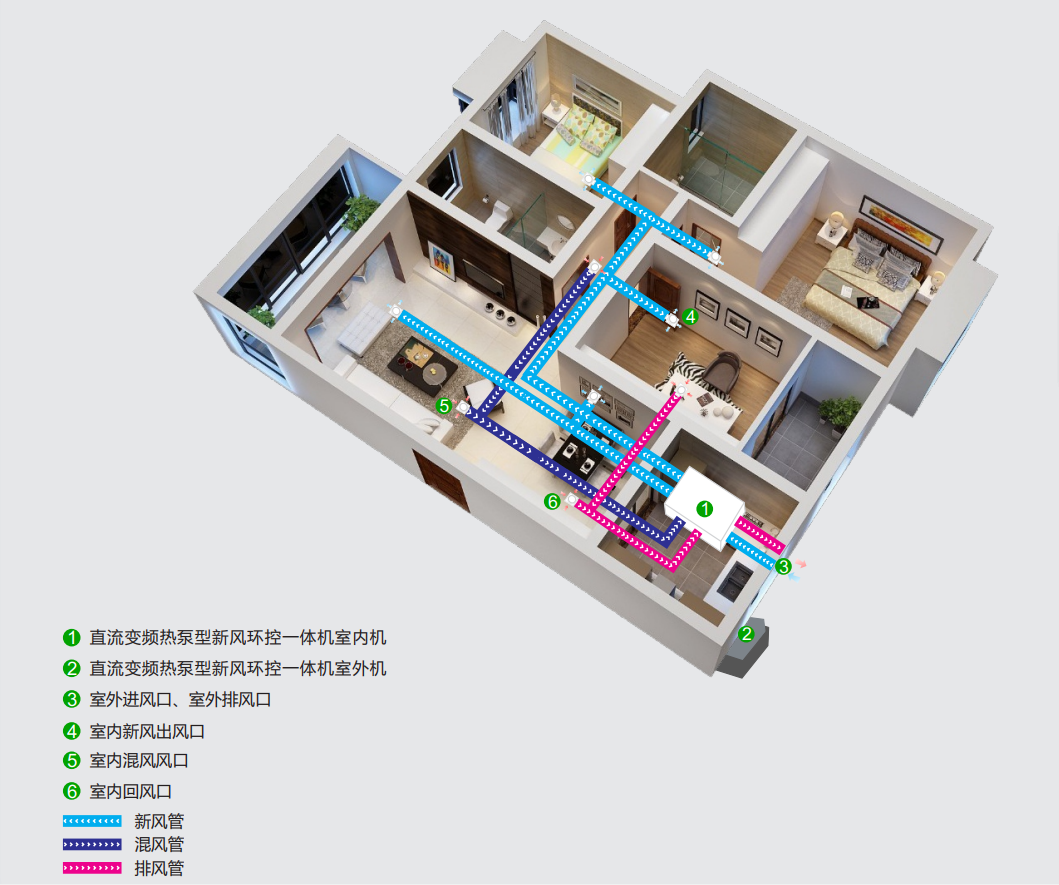

應用例圖
被動屋是一種氣密性高、能耗極低的高標準建筑。針對這類建筑的特點，沃森研發了一種集新風、采暖、制冷、除濕和凈化一體的組合機，一機解決了被動屋的整個暖通機電系統，充分體現了沃森的健康、舒適和節能的產品理念。
機組外形尺寸

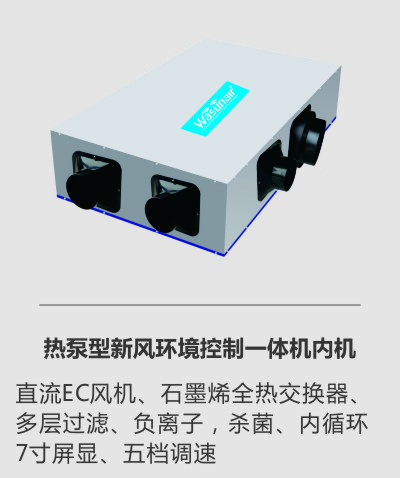

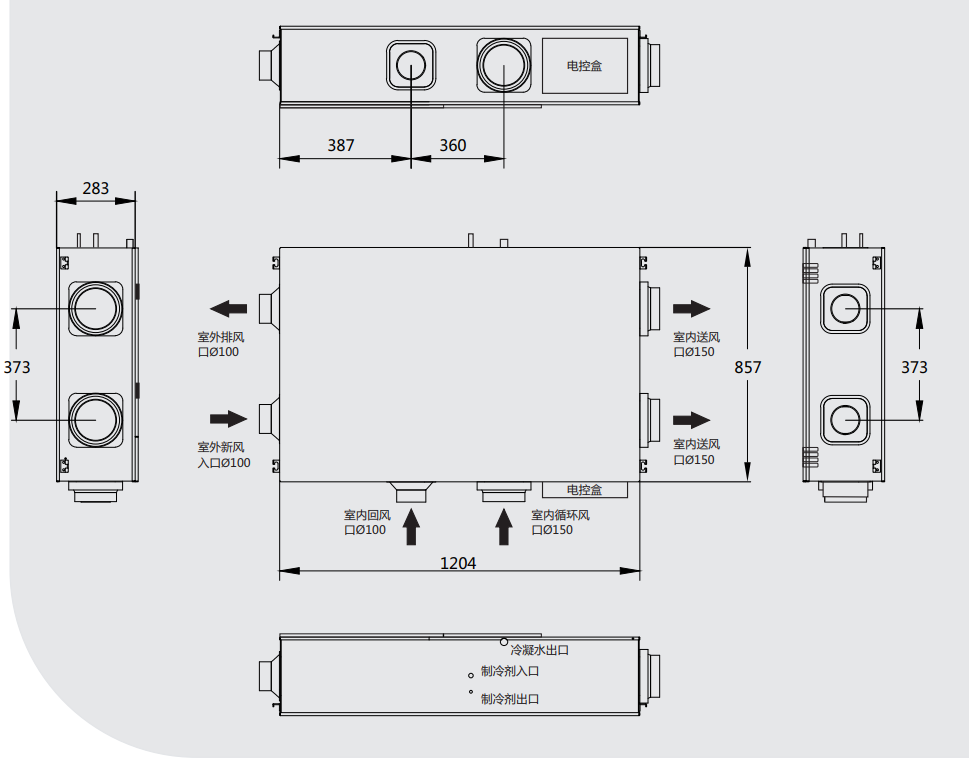

室內機：PH-NYWS150H/26P PH-NYWS200H/35P

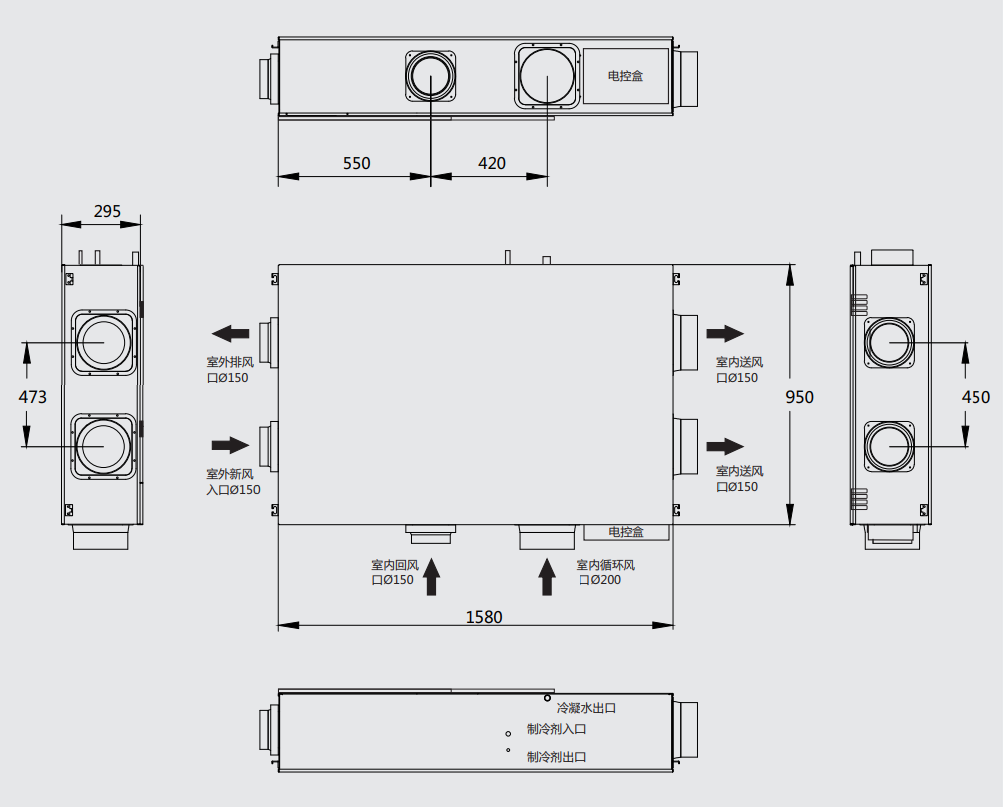

| 室內機： PH-NYWS250H/50P PH-NYWS300H/70P
|

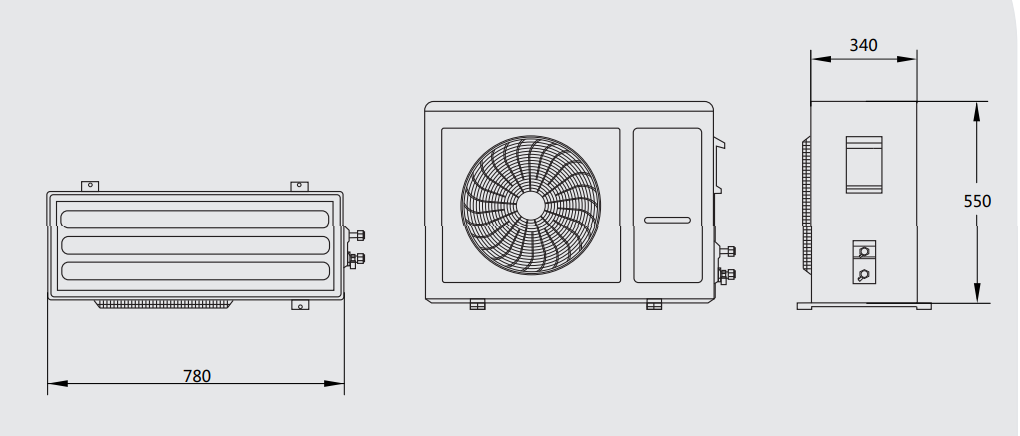

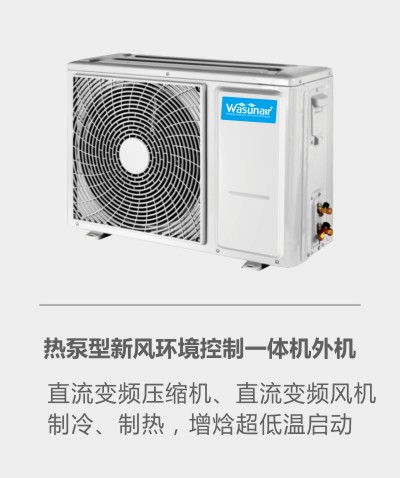

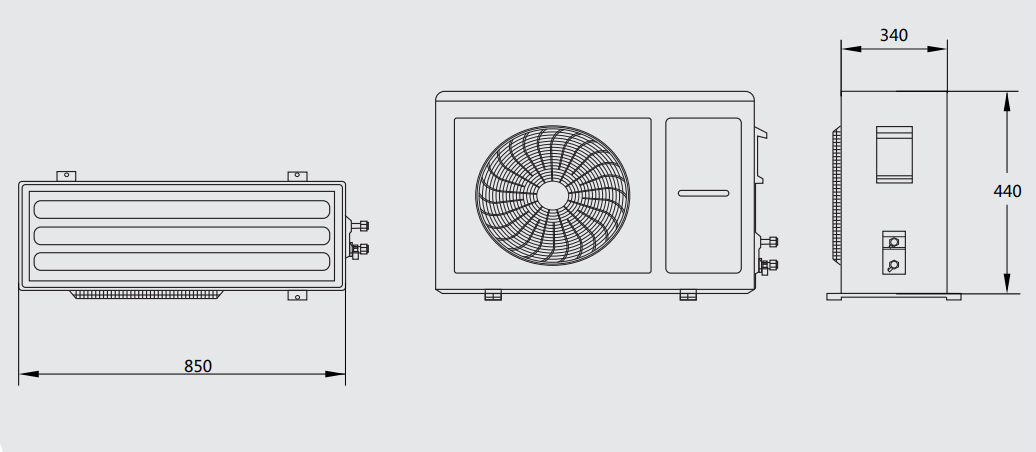

室外機： PH-NYWS150H/26P PH-NYWS200H/35P PH-NYWS200H/50P
| 室外機：PH-NYWS300H/70P
|
性能參數表
| 直流變頻熱泵型新風環控一體機（被動式超低能耗建筑專用） | ||||
型 號 Model No. | PH-NYWS150H/26P | PH-NYWS200H/35P | PH-NYWS250H/50P | PH-NYWS300H/70P |
| 新風量(m3/h) | 150 | 200 | 250 | 300 |
| 排風量(m3/h) | 140 | 190 | 240 | 290 |
| 循環風量(m3/h) | 350 | 500 | 650 | 800 |
| 送風量(m3/h) | 500 | 700 | 900 | 1100 |
| PM2.5凈化效率 | 99% | 99% | 99% | 99% |
| 交換效率制冷（焓） | 76% | 75% | 75% | 75% |
| 交換效率制熱（焓） | 82% | 81% | 81% | 81% |
| 機組制冷能力(W) | 2600 | 3500 | 5000 | 7000 |
| 機組制冷量范圍(W) | 900-3500 | 900-4300 | 1000-5800 | 1000-7500 |
| 機組制冷消耗功率(W) | 850 | 1050 | 1630 | 2320 |
| 機組制熱能力(W) | 3300 | 4400 | 6300 | 7500 |
| 機組制熱量范圍(W) | 900-4500 | 900-5500 | 1000-6500 | 1000-8500 |
| 機組制熱消耗功率(W) | 1050 | 1300 | 2000 | 2410 |
| 機組最大輸入功率(W) | 2250 | 2850 | 5300 | 5500 |
| 制冷劑類型 | R410A | R410A | R410A | R410A |
| 除濕量(Kg/h) | 1.6 | 2.1 | 2.8 | 3.3 |
| 電源 | 220/50Hz | 220/50Hz | 220/50Hz | 220/50Hz |
| 通風電力需求(w-h/m3) | 0.42 | 0.45 | 0.45 | 0.45 |
| 制冷能效比EER | 3.05 | 3.33 | 3.07 | 3.02 |
| 制熱能效比COP | 3.14 | 3.38 | 3.15 | 3.11 |
| 最大工作壓力(Mpa) | 4.2 | 4.2 | 4.2 | 4.2 |
| 最小環路電流(A) | 10 | 16 | 30 | 30 |
| 最大保險絲規格(A) | 15 | 25 | 40 | 40 |
| 噪聲(dB(A)) | 35(室內機) | 36(室內機) | 36(室內機) | 38(室內機) |
| 48(室外機) | 49(室外機) | 49(室外機) | 51(室外機) | |
| 機外余壓(Pa) | 送風口110 | 送風口110 | 送風口120 | 送風口150 |
| 排風口60 | 排風口70 | 排風口70 | 排風口100 | |
| 內機外形尺寸(長x寬x高mm) | 1204*857*280 | 1204*857*280 | 1580*1050*280 | 1580*1050*280 |
| 外機外形尺寸(長x寬x高mm) | 790*290*540 | 790*290*540 | 790*290*540 | 890*370*820 |
| 機組重量(Kg) | 83(室內機) | 85(室內機) | 87(室內機) | 95(室內機) |
| 31(室外機) | 33(室外機) | 34(室外機) | 69(室外機) | |
| 電輔熱(W) | 1000 | 1000 | 2000 | 2000 |
*該數據僅供參考，具體以實物使用為準。
